Ultraschalllöter für Glas und PCB

Ultraschalllöter für Glas und PCB

Ein Ultraschalllöter ist ein spezielles Lötwerkzeug, das Ultraschalltechnologie zur Verbesserung des Lötvorgangs einsetzt.

Arbeitsprinzip

Ultraschall-Vibrationsgenerierung: Das Ultraschalllöter ist mit einem Ultraschallwandler ausgestattet.Dieser Wandler wandelt elektrische Energie in hochfrequente mechanische Vibrationen im Ultraschallfrequenzbereich um., in der Regel zwischen 20 kHz und 100 kHz.
Wirkung auf das Lötwerk und das Werkstück: Wenn die Lötspitze mit dem Lötwerk und dem zu lötenden Werkstück in Berührung kommt, werden die Ultraschallschwingungen auf den Lötverbindungsbereich übertragen.Die Hochfrequenzvibrationen stören die Oxidschicht auf der Oberfläche des Werkstücks und des LötwerksDies erlaubt es dem Lötwerk, die Oberflächen effektiver zu benetzen und in die Mikrokrecken und Poren des Werkstücks einzudringen, was zu einem stärkeren und zuverlässigeren Lötverband führt.

Vorteile

Ausgezeichnete Feuchtigkeitsfähigkeit: Es kann die Feuchtigkeitswirkung des Lötwerks auf der Werkstückoberfläche erheblich verbessern.Bei einigen Materialien mit schlechter Schweißfähigkeit kann es schwierig sein, eine gute Befeuchtung zu erzielen.Das Ultraschalllötzeug kann dieses Problem jedoch überwinden und eine einheitlichere und vollständigere Lötverbindung gewährleisten.
Hochwertige Lötverbindungen: Durch die Förderung einer besseren Lötdurchdringung und -hafte hilft das Ultraschalllösen, Lötverbindungen mit höherer Festigkeit und besserer elektrischer Leitfähigkeit zu bilden.Dies ist besonders wichtig für Anwendungen, bei denen eine hohe Zuverlässigkeit erforderlich ist, wie z.B. in der Elektronikindustrie für die Herstellung von Leiterplatten.
Verringerte thermische Schäden: Im Vergleich zu traditionellen Lötverfahren, die hauptsächlich auf hohe Temperaturen zurückgreifen, um das Löt zu schmelzen,Ultraschalllöten kann bei relativ niedrigeren Temperaturen gute Lötresultate erzielenDies trägt dazu bei, die Gefahr einer thermischen Beschädigung des Werkstücks zu verringern, insbesondere bei wärmeempfindlichen Bauteilen und Materialien.
Geeignet für verschiedene Materialien: Es kann für das Löten einer Vielzahl von Materialien verwendet werden, einschließlich einiger schwer zu löternder Metalle wie Aluminium und Kupfer.Die Ultraschallschwingungen können die Oxidschichten auf diesen Materialien zerlegen, wodurch ein erfolgreiches Löten möglich ist.

Anwendungen

Elektronikherstellung: Es wird häufig bei der Herstellung von Leiterplatten (PCBs) verwendet, um Komponenten wie Widerstände, Kondensatoren, integrierte Schaltungen usw. auf die Leiterplatte zu löten.Die hohe Präzision und Zuverlässigkeit des Ultraschall-Lötens sichert die Qualität elektronischer Produkte.
Automobilindustrie: In der Herstellung von Automobilelektronik, wie der Herstellung von Motorsteuergeräten, Leistungselektronikmodulen und Automobilverkabelung,Ultraschalllöten wird verwendet, um zuverlässige Verbindungen zwischen verschiedenen Komponenten zu erreichen.
Luft- und Raumfahrt und Verteidigung: Aufgrund seiner hohen Zuverlässigkeit und der Fähigkeit, Hochleistungsmaterialien zu behandeln, wird Ultraschalllöten in der Produktion von Luft- und Raumfahrt- und Verteidigungselektronik eingesetzt,bei denen die Qualität und Zuverlässigkeit der Lötverbindungen von größter Bedeutung ist.
Schmuckherstellung: Es wird auch in der Schmuckindustrie zum Löten von Edelmetallen und Edelsteinen eingesetzt.Die präzise Steuerung und das sanfte Lötverfahren des Ultraschalllötens helfen, Schäden an den empfindlichen Materialien zu vermeiden und die Qualität des Schmucks zu gewährleisten.

Struktur

Ultraschallgenerator: Dies ist die Kernkomponente, die hochfrequente elektrische Signale erzeugt, um den Ultraschallwandler anzutreiben.Es verfügt in der Regel über Funktionen wie Frequenzregelung und Leistungssteuerung, um sich an verschiedene Lötanforderungen anzupassen.
Ultraschallwandler: Wie bereits erwähnt, wandelt er elektrische Energie in mechanische Vibrationen um.Der Wandler besteht typischerweise aus piezoelektrischen Materialien, die den piezoelektrischen Effekt aufweisen, was bedeutet, dass sie sich verformen können, wenn ein elektrisches Feld angewendet wird und ein elektrisches Feld erzeugen, wenn sie verformt werden.

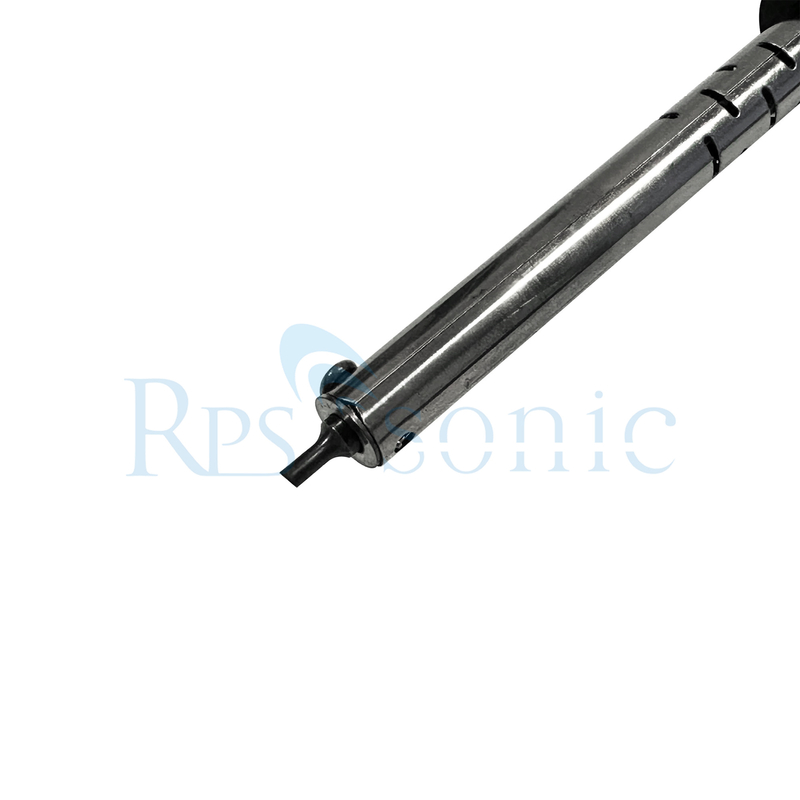

Schweißspitze: Die Spitze des Schweißspitzes ist so ausgelegt, daß die Ultraschallschwingungen auf das Lötwerk und das Werkstück übertragen werden.Sie besteht in der Regel aus hitzebeständigen und elektrisch leitfähigen Materialien wie Kupfer- oder WolframlegierungenDie Form und Größe der Lötspitze kann je nach unterschiedlichen Lötanwendungen angepasst werden.
Griff und Kühlsystem: Der Griff des Ultraschalllößers ist für eine einfache Bedienung und Grippe ausgelegt.Es kann auch ein Kühlsystem enthalten, um eine Überhitzung des Wandlers und anderer Komponenten während des Betriebs zu verhindern.Dies geschieht in der Regel durch Luftkühlung oder Wasserkühlung.

Welche Vorteile hat ein Ultraschalllöter im Vergleich zu einem herkömmlichen Löter?
Gibt es spezifische Anwendungen oder Branchen, in denen Ultraschalllöter herkömmlich verwendet werden?
Kann ein Ultraschalllöter für alle Arten von Lötarbeiten verwendet werden?
